自控温电热带

一、产品说明

本自控温电热带功率衰减小，使用寿命长。它能根据伴热温度调正其输出功率，这种自控温特性在产品长度上处处存在，即使是电热带交叉安装，也不会产生交叉点过热。它适用于较复杂热场的伴热场合。
    自控温电热带的高耐温分别为85℃和125℃，高流体维持温度分别为50℃和85℃的场合，并且可根据管道长度任意切割，正因为它的自控温特性，所以伴热的热场比较均匀。它在工业上应用广泛，主要适用于电厂、海洋平台、石油化工厂、高层建筑的配套设施以及食品加工等，它们分普通型（C），加强型（T）两种。加强型适用于有腐蚀性的场合。

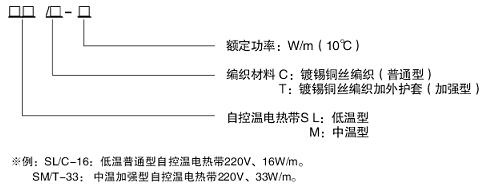

1、型号含义


例：SL/C-16:低温普通型自控温电热带220V、16W/m。
SM/T-33: 中温加强型自控温电热带220V、33W/m。
2、技术指标
   额定电压：220V
   介电强度：2.5kv/min
   绝缘电阻：>20MΩ
   高耐温： SL:85℃ SM:125℃
   尺寸（包括编织和外护套）：SL型11.7×5.4mm   SM型10.3×5mm
   小弯曲半径：19mm
   低安装温度 ：-40℃
   高维持温度：SL：65℃ SM：120℃
   额定发热量SL:10W/m,16W/m,26W/m,33W/m
   SM: 10W/m,16W/m,26W/m,33W/m, 49W/m,66W/m

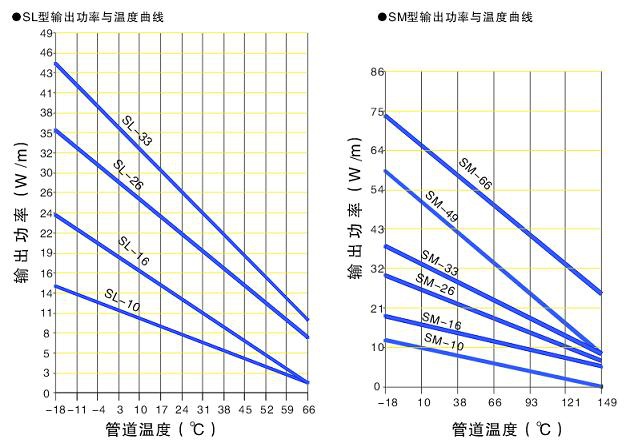

3、输出功率与温度曲线

管道温度（℃）                               管道温度（℃）

4、各断路器允许的大回路自控温电热带长度SL型

电热带
型号

Heating cable model

起始温度（℃）

Initial temperature (℃)

使用该断路器时电热带大使用长度（m）

Max. length of heating wire in use when taking the breaker (m)

10A

15A

20A

25A

30A

40A

SL-10

10

122

183

201







-18

84

126

169

201





-30

75

113

151

183

201



SL-16

10

76

144

154

165





-18

55

82

110

137

165



-30

49

75

99

123

149

165

SL26

10

56

87

114

128





-18

41

61

81

102

120

128

-30

37

53

72

91

107

128

SL33

10

30

49

64

79

96

110

-18

24

38

52

64

78

104

-30

23

37

49

59

73

98

SM型

电热带
型号

Heating cable model

起始温度（℃）

Initial temperature (℃)

使用该断路器时电热带大使用长度（m）

Max. length of heating wire in use when taking the breaker (m)

10A

15A

20A

25A

30A

40A

SM-10

10

116

175

235

236

238



-18

98

165

229

235

238



-30

91

160

226

232

238



SM-16

10

72

110

146

180

219

229

-18

61

99

131

155

197

229

-30

59

94

126

146

189

229

SM-26

10

56

87

116

143

175

198

-18

50

78

105

105

158

198

-30

47

75

102

119

149

198

SM-33

10

38

58

78

94

117

149

-18

32

50

69

82

105

149

-30

30

47

66

78

101

143

SM-49

10

27

44

58

72

88

117

-18

24

37

53

62

82

110

-30

24

47

50

61

79

104

SM-66

10

23

35

47

56

70

93

-18

21

30

41

52

61

82

-30

20

27

40

49

59

78
